21.11.2017

Гибридные двигатели для катеров и яхт



Электрические двигатели устанавливают на лодках с 1838 года. Принцип их работы прост. Электромотор подключают к аккумуляторной батарее, а контроллер регулирует количество оборотов винта и скорость движения судна. Но даже с аккумуляторами большой емкости запас хода у лодки с электромотором ограничен. После того как аккумулятор разрядится приходится для его зарядки запускать двигатель внутреннего сгорания или возвращаться на базу и подключать зарядное устройство к береговой электросети. В результате электроустановка работает менее эффективно, чем дизельный двигатель с правильно подобранным дополнительным оборудованием. При этом она оказывается тяжелее, стоит дороже и занимает больше места.

Чтобы затраты на электромотор оказались оправданными, аккумуляторная батарея большой емкости и мощное зарядное устройство должны работать эффективнее традиционного двигателя

Транспортное средство с гибридной силовой установкой использует для движения две независимые системы привода. Чаще всего это двигатель внутреннего сгорания и электродвигатель. В настоящее время гибридные двигатели – это основная технология в автомобильной промышленности, которая постепенно получает распространение и в судостроении.

Отличительная особенность гибридных энергосистем — накопитель энергии, благодаря которому бортовое оборудование может использовать несколько источников мощности. На катерах и яхтах это дизельный двигатель, береговая электрическая сеть, ветрогенератор, солнечные панели или гидрогенератор. Полученная из разных мест электрическая энергия сохраняется в аккумуляторах, позволяя гибридной установке длительное время работать на созданном запасе или сразу направляется потребителям.

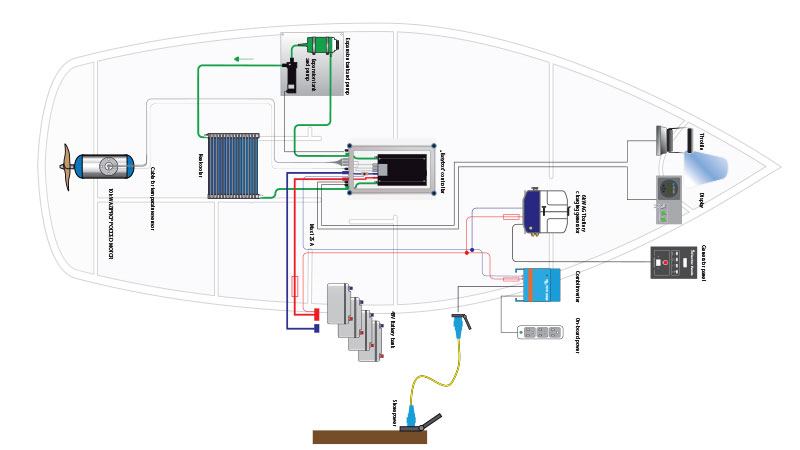

Последовательная гибридная установка
Гибридную установку, состоящую из дизельного генератора переменного или постоянного тока и электродвигателя называют последовательной. Генератор увеличивает запас хода и питает электромотор, после того как разрядятся аккумуляторы. Чаще всего используют DC генератор на постоянных магнитах, для которого электромотор это единственная и самая большая нагрузка. Электромотор в последовательной установке должен быть достаточно мощным, чтобы противостоять неблагоприятным условиям, в которых может оказаться судно.

Режим работы при котором электродвигатель, вращающий гребной винт, напрямую работает от генератора называется дизель-электрическим

Эффективность использования последовательной гибридной установки зависит от скорости движения. Испытания, проведенные на яхте длиной 14,5 метров с дизельным двигателем мощностью 75 л.с показали, что на скорости 4 узла гибрид сохраняет 50% топлива. Но поскольку в этом режиме потребление топлива у традиционной системы также не высокое, экономия в литрах оказывается не значительной.
Удельное потребление топлива вдоль рабочей кривой винта в зависимости от скорости яхты. Данные испытаний в реальных условиях дизельного двигателя мощностью 75 л.с на яхте длиной 48 футов (14,5 м) и весом 16 тонн. На графике видна неэффективность обычной силовой установки при небольших нагрузках и медленной скорости судна. Точки пересечения горизонтальных линий с рабочей кривой отображают оптимальную скорость для различных режимов работы двигателя — дизель-электрического или от аккумуляторов. Выше этих скоростей эффективнее двигатель внутреннего сгорания

С ростом скорости экономия топлива снижается, и при 6,8 узлах двигатель внутреннего сгорания становится эффективнее (пороговая скорость). Если электродвигатель работает от аккумуляторных батарей, а не напрямую от генератора, то из-за того, что КПД аккумуляторов составляет 80-90%, удельный расход топлива на валу возрастает, и пороговая скорость снижается до 5,4 узлов.

Так же, как и в двигателях внутреннего сгорания эффективность электродвигателей падает при небольших оборотах и низких нагрузках. Чем мощнее двигатель, тем выше скорость, при которой возрастают потери. Последовательный гибрид станет экономически оправданным, если большую часть времени судно будет двигаться со скоростью ниже пороговой, лишь иногда превышая ее.

Альтернативные источники энергии
В основе гибридной установки лежит шина, с помощью которой электродвигатель и бортовое оборудование подключают к источникам электрической энергии. Для катеров и яхт такие источники — это береговая сеть, солнечные панели, ветро или гидрогенератор. Каждый кВтч выработанный без помощи двигателя внутреннего сгорания снижает удельный расход топлива, а в некоторых случаях не моторные источники энергии компенсируют всю потребляемую мощность.

Например:
  1. Небольшой паром, работающий на коротком маршруте,заряжает аккумуляторные батареи во время высадки и посадки пассажиров от береговой электрической сети. 20-30 минут работы мощного зарядного устройства достаточно, чтобы подготовить судно к новой поездке.
  2. На скоростных парусных катамаранах за счет регенерации судно создает большой запас энергии, который сохраняется в аккумуляторах и используется для питания электродвигателя. Свободная площадь на катамаране позволяет дополнительно устанавливать солнечные панели большой мощности.
  3. Электрический двигатель на яхте, часто используется только чтобы войти и выйти из гавани, а в остальное время яхта двигается под парусом.

Во всех трех примерах судно работает на электрической тяге, а генератор находится в резерве для аварийных ситуаций и длительных поездок. Чем меньше работает генератор во время движения судна, тем экономичнее гибридная установка. Суммарное удельное потребление топлива у нее будет ниже, чем у традиционной системы, несмотря на то, что во время работы генератора расход топлива может быть больше.

В настоящее время, кроме регенерации, которая используется только на парусных яхтах, основных источников альтернативной энергии два – солнце и ветер. Их полноценному использованию мешают два обстоятельства – низкая удельная мощность устройств, вырабатывающих электричество и невысокая плотность хранимой в аккумуляторах энергии.

Каждый раз, когда в водоизмещающем режиме судно разгоняется выше предельной скорости, его сопротивление резко возрастает, мощности, генерируемой не связанными с двигателем источниками энергии становится недостаточно и аккумуляторные батареи быстро разряжаются. Последовательная гибридная установка не может поддерживать длительное время скорость движения выше пороговой без использования генератора и в этом режиме проигрывает двигателю внутреннего сгорания.

Напряжение системы
Самое большое сечение кабеля которое без затруднений можно использовать на судне – 2/0 AWG (70 мм2). Такой кабель рассчитан на ток 300 А, что при напряжении 12 вольт эквивалентно потребляемой мощности 12 х 300 = 3600 Вт. Чтобы не превышать уровень 300 А и использовать более мощные устройства увеличивают напряжение в системе.

Последовательные гибридные системы на судах длиной более 25 футов (7,5метров) используют напряжения от 70 до 700 вольт. При токе 300 ампер это дает мощность до 200 кВт. Высокое напряжении заставляет тщательно учитывать вопросы безопасности и устанавливать большое количество последовательно соединенных аккумуляторов. Чем больше аккумуляторов, тем больше проблем с их балансировкой и контролем и тем больше число потенциальных точек отказа.

Параллельные гибридные установки
В параллельной гибридной установке внешний электродвигатель дополняет уже установленный двигатель внутреннего сгорания. Электромотор подключают к валу, вращающему винт, с помощью муфты, благодаря чему он может работать как одновременно, так и независимо от основного двигателя.
Параллельная гибридная установка Fischer Panda.
Цифрами на схеме обозначены: 1. Электрический двигатель 2. Контроллер EasyBox 3. Панель управления GD2 4. Рычаг управления 5. Электромагнитная муфта 6. Зарядное устройство 7. Береговое подключение 8. Инвертoр для оборудования 220 Вольт EasyBox – это сердце силовой установки. В нем находится блок управления электромотором, блок предохранителей, зарядное устройство и разъемы для подключения рычага управления, контрольной панели и аккумуляторной батареи.

При параллельной компоновке электродвигатель не обязательно должен быть очень мощным, его должно хватать для движения со скоростью ниже пороговой или выполнения маневров, а на высокой скорости винт вращает двигатель внутреннего сгорания. Менее мощный электродвигатель эффективнее на небольших скоростях, однако в параллельной установке он может работать только от аккумуляторов, которые являются источником дополнительных потерь энергии. Однако несмотря на потери в аккумуляторной батарее общая эффективность параллельной установки выше, чем последовательной.

Емкость аккумуляторов при параллельной установке меньше, чем при последовательной, а значит меньше их объем, вес и стоимость. Если придерживаться ограничения тока в 300 ампер, то максимальная мощность двигателя составит 300 ампер × 48 вольт = 14,4 кВт. Этого достаточно для маневрирования в гавани на яхте длиной 18-20 м.

В параллельном гибриде во время работы двигателя внутреннего сгорания электромотор может работать как генератор. При этом винт может вращаться или быть отключен. На парусных яхтах электромотор подключают к выходному валу таким образом, что во время движения под парусом винт вращает ротор электромотора и двигатель работает как гидрогенератор, заряжая аккумуляторные батареи

Работа электродвигателя в режиме генератора позволяет питать бортовую электрическую систему постоянного тока, и силовая установка оказывается более компактной, чем автономный генератор

Преимущества гибридного двигателя
Оба типа установок позволяют использовать электродвигатель для маневрирования в гавани и передвижения в водоемах, где запрещено использовать двигатели внутреннего сгорания. Принять решение о установке гибридного двигателя можно после сравнения крейсерской и пороговой скорости судна. Если пороговая скорость в дизель электрическом режиме выше крейсерской, то последовательная гибридная установка большую часть времени будет работать эффективнее дизельного двигателя. Если регулярная скорость больше пороговой, но используются дополнительные источники энергии, то расход топлива будет меньше, чем при работе двигателя внутреннего сгорания.

Если на судне планируется устанавливать вспомогательный генератор, то параллельная гибридная установка может заменить его. Как правило она работает эффективнее, чем генератор переменного тока, стоит не дороже его, занимает меньше места и не требует монтажа выхлопной, охлаждающей и топливной системы. Электродвигатель в этом случае оказывается дополнительным бонусом.
